バルブ

ピンチバルブ ひかりワーマン®C型、WB型

特長

ひかりワーマン®バルブ C型

  • 構造が簡単でグランド部がないため、漏洩はまずありません。
  • 自動操作、遠隔操作が容易で経済的です。
  • 摺り合わせがなく、面接触で閉まります。そのためスラリー、粉体、結晶等が付着残留しません。
  • ゴムスリーブは、用途に応じたゴム材質を各種選定できます。消耗した場合は簡単に交換できます。

ひかりワーマン®バルブ WB型(手動型)

  • コンパクト設計・低価格を実現しました。
  • ゴムスリーフは用途に応じたゴム材質を各種選定でき、消耗した場合は簡単に交換できます。
  • シャフトよりの漏洩はまずありません。
仕様
  • 口径、1インチ~12インチ
  • ゴム材質 天然ゴム、ネオプレンゴム
  • 耐圧 0.3MPa(WB0.5MPa)
  • 耐熱 65°C
  • 流体 スラリー、ソリューション、腐食性液
  • フランジ 3インチ迄JIS‐10K相当

4インチ以上特殊規格

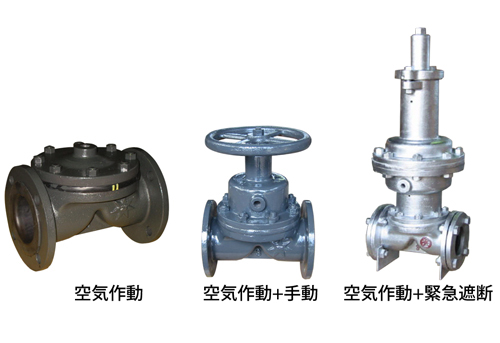

ダイヤフラムバルブ ひかリワーマン®WDO・WDO-H型

特長

ひかりワーマン®バルブ WDO型

  • 従来の自動ダイヤフラム弁に比べコンパクトで低価格です。
  • 弁(ダイヤフラム)の交換が簡単です。
  • 構造が簡単なため、故障があまりありません。
  • 本体内部にゴムライニングを施してあるため、耐食性に優れています。
  • ゴム材質は用途に応じて各種選定できます。

ひかりワーマン®バルブ WDO-H型(手動・自動併用型)

  • 低価格の手動・自動兼用ダイヤフラムバルブです。
  • 構造が簡単で、弁(ダイヤフラム)の交換が簡単です。
  • 耐食性にすぐれています。
  • 停電時や緊急時には手動で操作することができます。
仕様
  • 口径 1インチ~12インチ
  • ゴム材質 天然ゴム、ネオプレンゴム
  • 耐圧 0.5MPa
  • 耐熱 90°C
  • 流体 弱スラリー、ソリューション、腐食性液
  • フランジJIS-10K相当

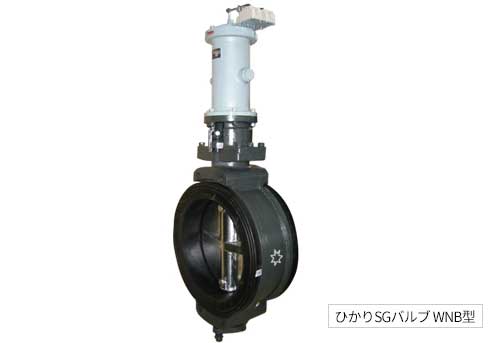

バタフライバルブ(粉体・液体)

特長
  • バルブボデーとブレードとの間に、隙間をつくっています。
  • トルクが小さく、低価格です。
  • 耐摩性に優れているため、スラリーにも使用可能です。
  • 全ての流体・粉体を完全に密閉できます。
仕様
  • 口径 1インチ(25A)~48インチ(1,200A)
  • ゴム材質 天然ゴム、ネオプレンゴム、白色ゴム
  • 耐圧 0.5MPa
  • 耐熱 90°C
  • フランジ 10インチ迄JIS-10K相当

12インチ以上特殊フランジ

用途

セメント、発泡コンクリート、フライアッシュ、酸化鉄、鋳砂硅砂、炭カル、トナー、カーボンブラック、ポリエチレン、ポリプロピレン、塩ビ、粉粒体医薬品、小麦粉、粉ミルク、セラミックス粉体、ソリューション、スラリー、腐食性液

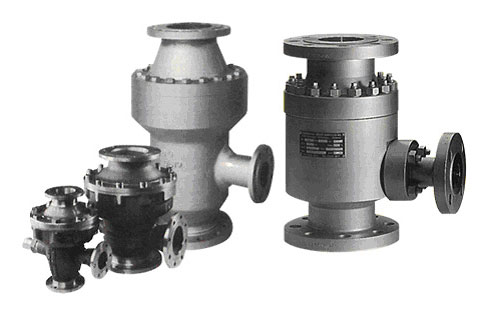

ポンプ保護用自動バイパスバルブ(SCHROEDAHL VALVE)

詳しい製品情報は「スラリーポンプ.jp」をご覧ください。

リーフレット

リーフレット(PDF)をダウンロード

雑誌「ENN エンジニアリング・ネットワーク」
2011年6月

分岐弁(粉体)

特長
  • 切換の作動がスムーズです。
  • 弁内のつまりがなく、粉粒体の漏洩もほとんどありません。(シール部スプリング式)
  • 保守が簡単です。
  • 小型・軽量です。
用途

ポリエチレン、ポリプロピレン、塩ビ、粉末薬品、石灰、木材チップ、セメント、アルミナ、酸化鉄、洗剤、粉粒体肥料、飼料、小麦、米、その他

口径

50A~ 350A

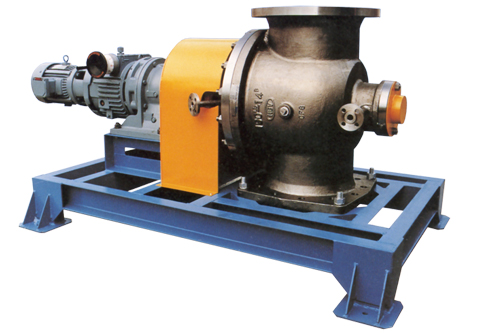

ロータリーバルブ(粉体)

粉粒体の取扱いにおいて、空気輸送装置や集塵装置、サイロ(ホッパー)からの定量切出し、コンベアライン・粉砕・分級・混合・乾燥・計量など、各種装置において使用されています。

口径

50A~500A

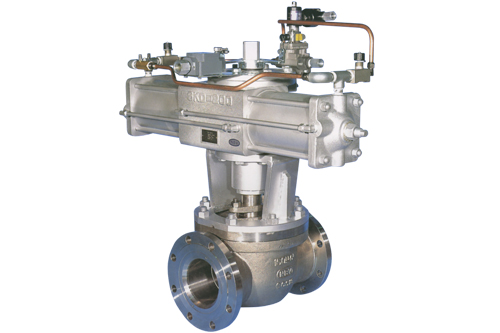

ボールバルブ

特長
  • テフロンタッチでは充分でなかった高温(600℃まで)・高温スラリー、バルブ、粉体輸送など、新しい分野に使用できます。
  • シートは、スプリングを介して常にボールに圧着しています。そのため漏洩がありません。
  • テフロンに比較して5倍以上の耐摩耗性をそなえています。
口径
  • オリジナル:15A~750A
  • 他:15A~300A
  • 分岐弁:25A~300A
用途

反応槽、重合設備、貯蔵タンク設備、高圧ガス設備、定量供給設備、粉体輸送設備、精製、脱硫、輸送、液化ガス設備、流量制御装置、貯蔵タンク設備、ローリ出荷設備、脱硫装置、FCC装置、生成ガス設備、製薬設備、溶鉱炉、微粉炭吹込み装置、鉱滓処理設備、鉱石気送、コークス炉設備、脱塵、脱燐、脱硝装置など

ボールバルブ

特長
  • カム型式のプラグと偏芯したボデーシート部との組合せという、ユニークな構造・設計による合理的なバルブです。
  • 永久的に滑性を保つベアリングが、プラグ上下に装着されています。
  • 操作トルクは小さく、1日数10回または1年間1回の操作でもトルクに変化がありません。
用途

鉱石スラリー、各種スラッジの制御に最適

口径

15A~300A
