掘進機

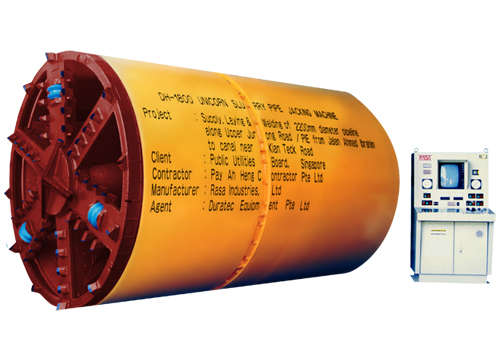

泥水加圧セミシールド掘進機（ユニコーン）

φ250mm～φ2400mmまでを対象に、巨礫・軟岩・中硬岩等幅広い土質に適応する泥水加圧式の掘進機です。
調整された泥水を切羽に加圧送水し、カッターで掘削した礫や土砂はクラッシャーで破砕した後、流体輸送にて排出します。

特長

• ハイパワー
  高トルクによる、一次、二次の破砕機構を有します。
• 広範囲の土質に対応
  各種カッタディスクの応用により広い範囲の土質に対応できます。
• 経済的
  シンプルな構造と、各種機能の遠隔省力操作によりランニングコストが安くなります。

高トルクと土質に適したカッタを選定することにより、広範囲の地層への適応が可能です。
岩盤や巨礫層に対しても威力を発揮します。
また、全機種で曲線施工も可能です。

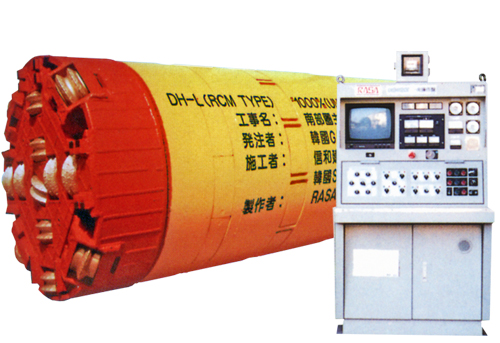

長距離対応型掘進機（ユニコーンロング）

巨礫・岩など、地質や地層に応じたカッタを、機内から取り替えながら長距離推進します。

特長

• 推進施工中、機内からカッタ交換ができます。普通土から巨礫・岩など、互層地盤の推進が可能です。
• 長距離カーブ推進ができます。
• チャンバ内のブレードクラッシャの破砕作用により円滑な推進施工ができます。
• 機内は無人化されており、遠隔で操作します。

カッタディスク（ビット交換可能）

カッタディスクは、周辺支持方式の構造となっており、ブレードクラッシャの駆動リングに取り付けられています。
呼び径φ1000、φ1100はセミドーム型、呼び径φ1200～φ1650はドーム型を標準としています。
ディスク上に掘削全断面を網羅するようにローラビットを配置し、機内からビット交換できる構造としています。

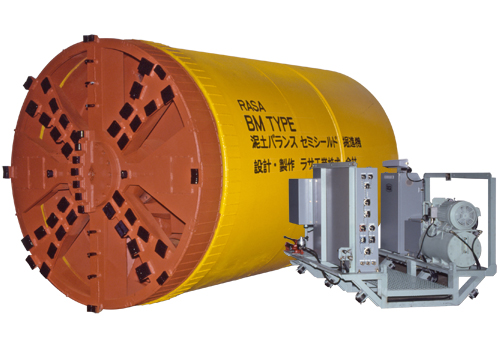

泥土バランス型掘進機

特長

• 普通土から巨礫・岩、互層地盤の推進が可能です。
